WG21A,ZPW-2000A电码化设备技术要求

                  【2010-3-31  点击:3869】【 】【打印】【关闭
WG21A,ZPW-2000A电码化设备技术要求

1.1正常工作环境条件:
a) 温度 :-5℃一+4090(室内设备);-40℃一十701C( 室外设备)。
b) 相对湿度:不大于95%(温度为30℃时)。
c) 大气压力:74.8k Pa--106k Pa(相当于海拔高度2500m以下)。
d) 周围无腐蚀和无引起爆炸危险的有害气体。
1.2 设备的外观应符合以下要求:
a) 涂层外观色彩与粒度均匀一致,不应有凹陷;
b) 设备指定处有生产厂家的铅封;
c) 连接螺钉处涂有终止漆;
d) 每块印刷板都喷有三防漆。
1.3 WG21A,ZPW-2000A电码化发送器频率参数见表9
1.4 WG21A电码化发送器ZPW-2000A电码化发送器在40011负载上可获得70W的输出功率。
1.5 电源电压范围:WG21A为直流24 V(22.5 V一28.8 V),ZPW-2000A为直流24 V(23.5 V一24.5V).
1.6 在机车人口端轨面,用0.15n标准分路电阻线分路时,应符合下列要求:
a) 移频为1700H z,20 00H z,23 00H z时,短路电流不小于500m A;
b) 移频为26 00H z时,短路电流不小于450m A.

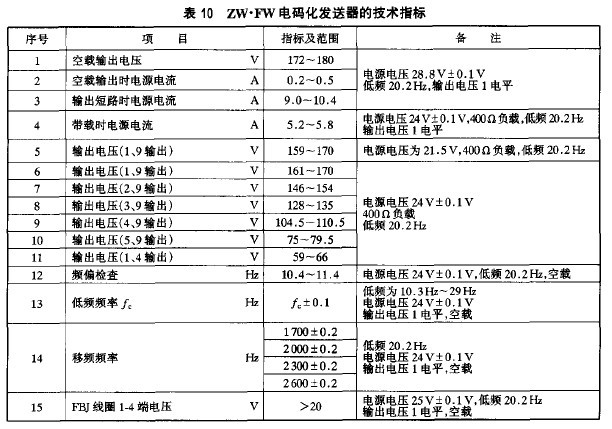

1.7 电码化发送器的技术指标见表10一表11.

1.8 设备引线端子对机壳间绝缘电阻的测试。在“试验的标准大气条件下”,直流500 V连续电压试
验,设备的绝缘电阻不小于200 Mao
1.9 设备应进行绝缘耐压试验。引线端子对机壳间应能承受交流正弦波50H z,2 0 00V 有效电压,漏电流为1mA,历时1 min应无击穿,表面无闪络、绝缘介质显著发热或接入电路的电压表读数突然下降等现象。
1.10 设备应进行低温、高温试验,指标应符合表10、表11的规定。
1.11 发送设备出厂前应逐台进行高温运行(老化)试验,指标应符合表10、表11的规定。
1.12 防雷单元应符合TB/T 2653-2003TB/T 2311-2002的规定。
1.13 设备应符合GB/T 17626.3-1998的要求,在射频电磁场辐射抗扰度试验等级三级的环境下正常工作。
